베르누이 정리, 그림으로 쉽게 이해하는 방법
서론
베르누이 정리는 유체역학의 대표적인 원리 중 하나로, 비행기 날개 설계, 분무기, 배관 시스템 등 다양한 분야에 적용됩니다. 하지만 처음 접하는 분들에게는 복잡한 수식과 추상적인 설명으로 어렵게 느껴질 수 있죠.
이번 글에서는 수식을 최소화하고, 그림과 비유를 통해 초보자도 베르누이 정리를 쉽게 이해할 수 있도록 안내해 드릴게요. "이게 도대체 왜 압력이 줄어드는 거야?" 하는 궁금증을 시원하게 풀어드리겠습니다.
1. 베르누이 정리란 무엇인가?
간단한 정의
베르누이 정리는 흐르는 유체 내에서 에너지가 보존된다는 개념을 수식으로 표현한 것입니다. 다시 말해, 속도가 빨라지면 압력이 낮아지고, 속도가 느려지면 압력이 높아진다는 원리죠.
수식 없이 그림으로 이해하기

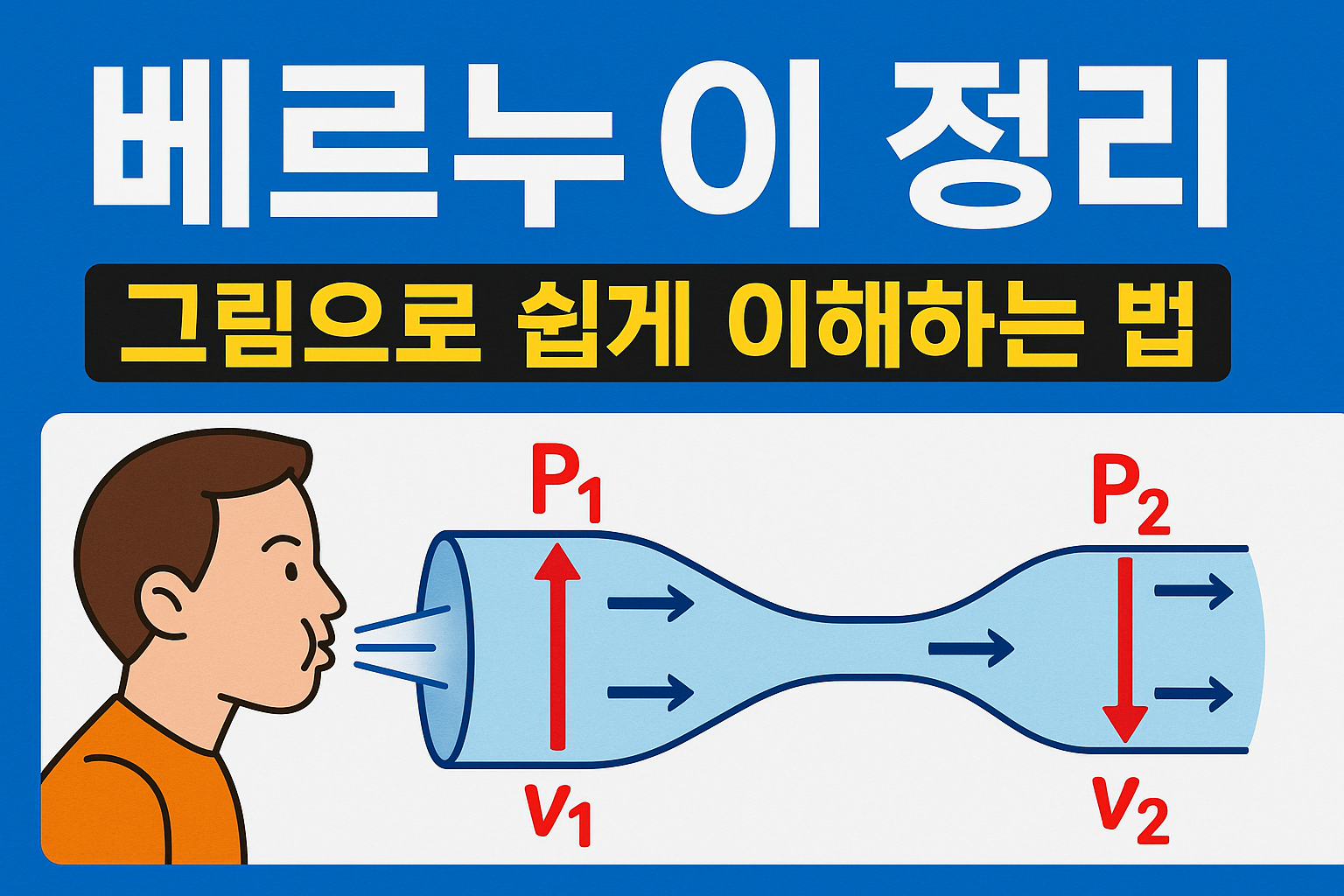

아래 그림을 떠올려 보세요.
- 넓은 관 → 유속이 느림 → 압력은 높음
- 좁은 관 → 유속이 빠름 → 압력은 낮음
💡 비유: 도로가 좁아지면 자동차가 속도를 내야 밀리지 않듯, 유체도 마찬가지예요. 속도가 올라가면 압력이 빠르게 흘러나가므로 '낮아지는' 현상이 나타납니다.
2. 실제 현상으로 이해하는 베르누이 정리
예시 1: 비행기 날개
- 날개 윗면은 곡률이 크고, 아랫면은 평평하죠. - 공기는 위쪽에서 더 빠르게 흐르고, 그 결과 위쪽 압력이 낮아집니다. - 아래쪽은 상대적으로 압력이 높아져 **양력(lift)**이 발생합니다.
👉 이 차이가 비행기를 띄우는 핵심 원리입니다.
예시 2: 분무기
- 손잡이를 누르면 빠르게 흐르는 공기가 액체 위를 지나가며 압력을 낮춥니다. - 그 결과 액체가 빨려 올라와 미세하게 분사됩니다. - 속도 증가 → 압력 감소 → 액체 분사의 대표적인 사례죠.
예시 3: 야구공의 커브
회전하는 야구공의 한쪽은 공기 흐름이 빠르고, 반대쪽은 느립니다. 이로 인해 양쪽의 압력 차가 생기고, 공이 휘어지는 방향으로 마그누스 효과가 발생하죠.
3. 베르누이 정리의 수식, 최소한으로 이해하기
아주 간단하게 정리하면:
P + ½ρV² + ρgh = 일정
- P: 압력 에너지 (정압)
- ½ρV²: 운동 에너지 (동압)
- ρgh: 위치 에너지 (정수압)
즉, 이 세 가지 에너지의 합은 한 점에서 다른 점으로 이동해도 같다는 의미예요. 단, 점성이나 마찰 같은 손실이 없을 때만 완전히 성립합니다.
💡 쉽게 말하면
"어딘가에서 유체가 빨라졌다면, 다른 형태의 에너지가 줄어들어야 한다"는 에너지 균형의 법칙입니다.
결론 (1부 요약)
베르누이 정리는 단순히 수식이 아닌, 유체의 흐름 속에서 속도, 압력, 위치 에너지가 어떻게 균형을 이루는지를 설명해주는 도구입니다. 1부에서는 그림, 비유, 실제 사례를 통해 쉽게 접근해 보았고, 다음 2부에서는 응용 사례와 주의할 점을 중심으로 실무에서 어떻게 활용되는지 자세히 알아보겠습니다.
"이해만 잘하면, 베르누이는 암기가 아니라 직관이 됩니다."
4. 산업과 일상에서의 베르누이 정리 응용
베르누이 정리는 단순한 이론을 넘어서 다양한 산업에 널리 활용되고 있습니다. 여기서는 그 대표적인 분야들을 실제 사례 중심으로 살펴보겠습니다.
① 항공기 설계
- 비행기 날개 단면(에어포일)은 위가 더 곡선형입니다.
- 윗면의 공기 유속이 빨라지며 압력이 낮아지고, 아랫면과 압력 차로 양력 발생
- 이 원리가 없으면 비행기가 뜨지 못하죠.
② 자동차 레이싱 & 드론
- 스포일러(날개)는 양력이 아닌 다운포스를 만들어 주행 안정성 확보
- 드론의 프로펠러도 공기의 유속과 압력 차를 활용해 떠오릅니다
③ 배관 설계와 유량 측정
- 벤투리 미터, 오리피스, 피토 튜브는 모두 베르누이 정리를 기반으로 작동
- 관의 속도 변화 → 압력 차 → 유량 측정
④ 의료 분야
- 호흡기 장비, 인공 심장 펌프 등에서도 압력-속도 관계를 활용
⑤ 건축과 구조물
- 초고층 빌딩 설계 시 바람의 유속에 따른 압력 차이를 고려해 구조 안정성 확보
5. 베르누이 정리에 대한 흔한 오해
오해 1: 속도가 빨라지면 항상 압력이 낮아진다?
그렇지 않습니다. 베르누이 정리는 에너지 보존 법칙이 기반이기 때문에, 점성(마찰), 열 손실, 유입 에너지 등이 있는 현실에서는 항상 그대로 성립하지 않습니다.
오해 2: 베르누이 정리는 모든 유체에 적용된다?
다음과 같은 조건에서만 정확히 적용됩니다.
- 비압축성 유체 (주로 액체)
- 마찰이나 손실이 없는 이상유체
- 비회전성 유동
복잡한 유동(난류, 점성, 열전달 포함)에서는 보정항이 필요한 에너지 방정식 확장형을 사용합니다.
6. 실험적 시각화: 어떻게 눈으로 볼 수 있을까?
실험실에서는 베르누이 정리를 직접 확인할 수 있는 다양한 장비가 존재합니다.
① 벤투리 튜브 실험
- 좁아지는 관로를 따라 유속이 빨라지고 압력이 줄어듬
- 관 옆의 압력계로 압력 차이 시각화 가능
② 피토 튜브
- 공기의 정압 + 동압을 측정하여 유속 계산
- 항공기나 풍동에서 많이 사용
③ 연기 실험
- 가시적인 유동을 위해 연기나 색소를 주입해 흐름 관찰
- 공기 흐름이 빠를수록 압력이 줄어드는 시각적 확인 가능
7. 베르누이 정리 활용 시 주의점
① 점성 유체일 경우
현실의 유체는 대부분 점성을 가지므로, 마찰 손실이 발생합니다. 이 경우 단순한 베르누이 수식은 오차가 발생하며, Darcy 손실 계수 등을 추가로 고려해야 합니다.
② 난류 구간
난류 상태에서는 유속이 일정하지 않고 복잡한 회오리를 만들어 단순 수식으로는 해석이 어렵습니다. 이 경우엔 CFD(수치유동해석)이 필요합니다.
③ 압축성 유체
기체의 경우 압력과 밀도가 함께 변하므로, 일반적인 베르누이 정리 대신 압축성 형태의 해석이 필요합니다.
결론: 베르누이는 물리적 직관이다
베르누이 정리는 단순한 수식이 아닌, 유체의 흐름에서 에너지가 어떻게 배분되는가를 설명해 주는 중요한 원리입니다. 이를 이해하면 단순히 공기 흐름을 넘어, 기계, 구조, 자연 현상까지 연결할 수 있게 되죠.
"베르누이는 공식보다 '느낌'으로 익히는 것이 더 중요하다."
저는 처음엔 공식만 외우려다 자꾸 헷갈렸는데요, 비행기 날개와 분무기 같은 실생활 예시를 직접 보며 이해하니 완전히 달라졌어요. 여러분도 그림과 감각으로 접근해 보세요. 단순 암기보다 훨씬 오래 기억됩니다.
다음 글에서는 CFD(수치 유동 해석)의 개념과 실무 적용법에 대해 다뤄보겠습니다.
컴퓨터로 유동을 분석하고 예측하는 시대, CFD의 역할이 궁금하다면 다음 포스트를 기대해 주세요!
