1. 복합 열 사이클이란 무엇인가?
정의
복합 열사이클(Combined Cycle)은 두 가지 이상의 열기관 사이클을 조합하여 하나의 열원에서 최대한 많은 에너지를 회수하는 시스템입니다. 일반적으로 가스 터빈(브레이튼 사이클)과 스팀 터빈(랭킨 사이클)이 조합된 형태가 대표적입니다.
개념 요약
- 가스 터빈에서 고온 배기가스를 이용
- 이 배기가스로 증기 발생 → 스팀 터빈 구동
- 총열효율을 획기적으로 향상함
2. 기본 구성 및 흐름
- 연료 연소 → 가스 터빈 작동 (브레이튼 사이클)
- 배기열로 물 가열 → 증기 생성 (보일러 또는 HRSG)
- 증기 터빈 구동 (랭킨 사이클)
- 응축기에서 스팀 냉각 → 물로 복귀

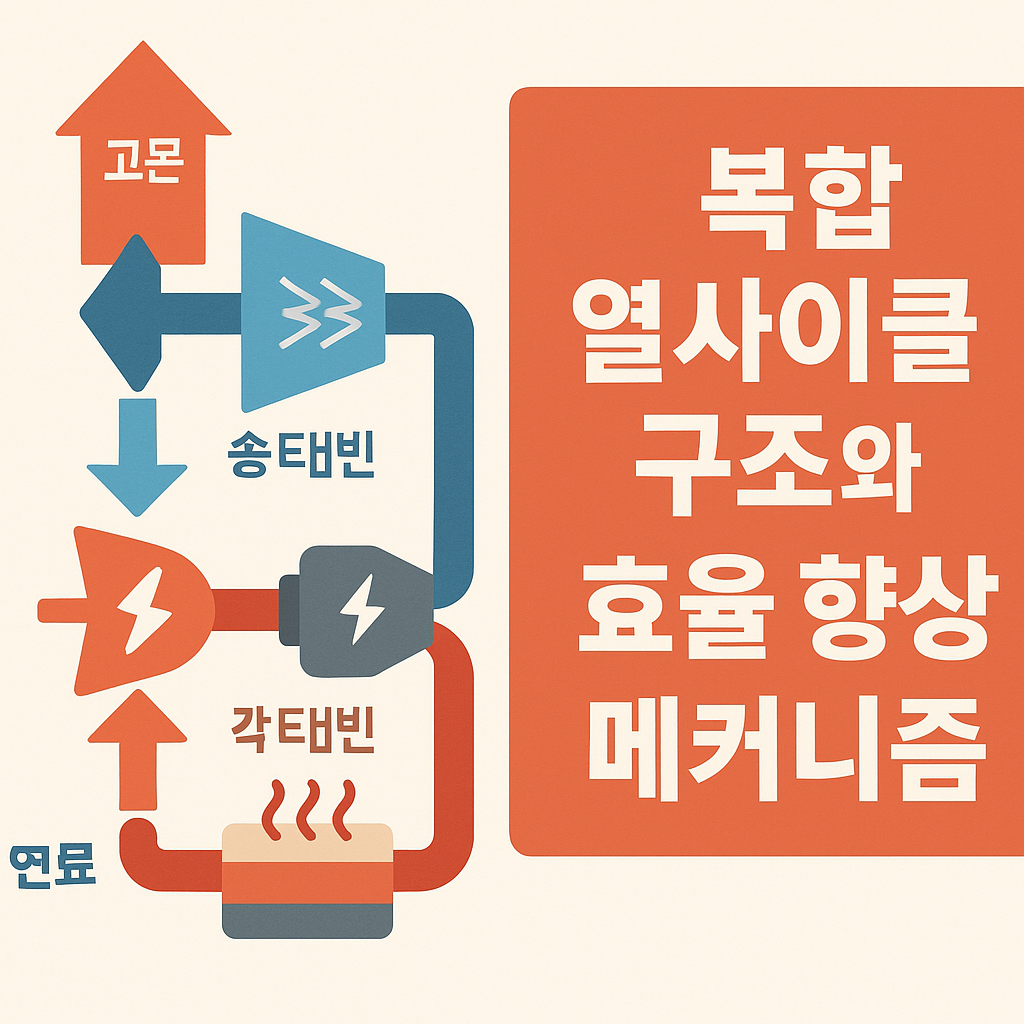

대표 구성도
Gas Turbine → Heat Recovery Steam Generator (HRSG) → Steam Turbine → Condenser
3. 복합 사이클의 열역학적 원리
1) 에너지 재활용 극대화
단일 사이클의 한계를 극복하고, 폐열로 다시 에너지를 생산함으로써 에너지 손실 최소화가 가능합니다.
2) 이론 열효율
- 단일 가스 터빈: 약 35~40%
- 복합 사이클 시스템: 최대 60~65% 도달 가능
3) 열역학 법칙의 적용
열역학 제1법칙과 제2법칙을 기반으로, 가용한 에너지를 최대한 유효하게 사용하는 설계입니다.
4. 시스템 장점과 단점
장점
- 우수한 열효율 → 연료비 절감
- 이산화탄소 배출 감소
- 다양한 연료 사용 가능 (천연가스, 바이오가스 등)
단점
- 초기 설비 투자비용 높음
- 시스템이 복잡하여 유지보수 및 제어 시스템 필요
5. 대표 기술 적용 사례
1) 복합화력발전소
- 한국 남부발전, 포스코에너지 등에서 상용화
- 도심 열병합발전과 연계
2) 선박 및 항공기
- 고온 폐열을 열회수 장치로 활용
6. 최신 기술 트렌드
- 수소 연료 기반 복합 사이클 개발
- 초임계 이산화탄소(S-CO₂) 사이클 접목
- AI 기반 연료비 최적화 운전
7. 자주 묻는 질문 (FAQ)
Q1: 복합 사이클은 기존 발전소에 적용 가능한가요?
A: 보일러와 터빈 구조에 따라 개조가 가능하지만, 일반적으로는 신규 설비에 적합합니다.
Q2: 열효율이 높은데 왜 모든 발전소에서 사용하지 않나요?
A: 고비용, 기술적 복잡성, 유지보수 인력 요구 등이 장벽이 됩니다.
Q3: 재생에너지와 결합도 가능한가요?
A: 일부 태양열 발전소에서 복합 사이클 개념을 도입한 사례가 있으며, 향후 확장 가능합니다.
결론
복합 열 사이클은 고효율, 저탄소, 지속 가능성을 동시에 만족시키는 차세대 발전 기술입니다.
복잡한 시스템이지만, 정확한 설계와 제어가 뒷받침된다면 미래 에너지 산업의 핵심이 될 수 있습니다.
예전에 복합 발전소 견학 갔을 때, 같은 양의 연료로 두 배 가까운 전기를 뽑아내는 걸 보고 감탄했어요.
진짜 에너지를 아끼는 똑똑한 방법이구나 싶더라고요 😊
다음 글에서는 열전소자의 작동 원리와 응용 분야에 대해 소개해드릴게요!
